如果您只使用過PLA打印，那么您就錯過了PETG耗材的巨大優(yōu)勢。PETG不僅比普通PLA更不易碎、更堅韌、更柔韌，打印件更耐用，不易破碎，而且PETG還能抵御濕氣、陽光，甚至油或酒精等可能損壞PLA的物質(zhì)。

PETG為您的3D打印開辟了更多實用用途—更堅固的部件、戶外項目以及任何需要更持久耐用的產(chǎn)品。然而，它需要一些調(diào)整來調(diào)整打印設(shè)置，我們將在下文中介紹。一旦您調(diào)整好，您可能會發(fā)現(xiàn)它和PLA一樣可靠，而且用途更廣泛。

在本文中，我們將涵蓋獲得最佳PETG打印效果所需的所有知識。從打印機(jī)設(shè)置到切片技巧，我們都能幫您搞定。

PETG有問題的打印設(shè)置

拉絲表明您的PETG要么是濕的，要么是您的設(shè)置需要進(jìn)行一些調(diào)整（來源：Bambu Lab）

盡管PETG材料非常受歡迎，但打印起來卻頗具挑戰(zhàn)性，尤其對于初學(xué)者而言。我們的讀者經(jīng)常向我們咨詢關(guān)于PETG的相互矛盾的建議，我們通常會說，事實是：一臺打印機(jī)或一個品牌的PETG的設(shè)置不一定適用于其他打印機(jī)或品牌。這就是為什么這么多創(chuàng)客都有自己喜歡的PETG品牌并堅持使用它的原因。

此外，PETG的種類非常多，從半透明到碳纖維填充，實際上，在使用它們進(jìn)行打印時，它們可能是完全不同的聚合物。

通常，PETG打印設(shè)置更像是指導(dǎo)原則；您需要調(diào)整一些打印參數(shù)才能找到最適合您打印機(jī)的設(shè)置。您需要調(diào)整的范圍包括噴嘴溫度、打印床溫度、打印速度和風(fēng)扇轉(zhuǎn)速。

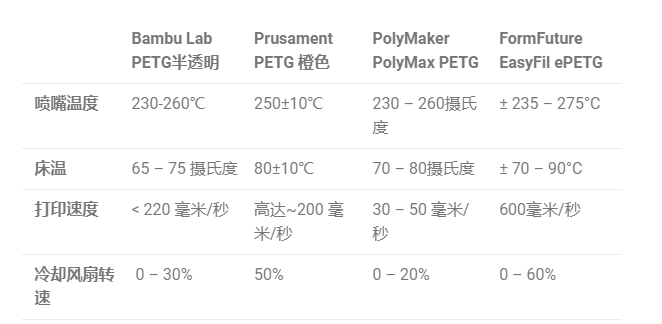

只需看一下這些流行的PETG長絲的打印設(shè)置。

 1、布置床鋪

一些用戶發(fā)現(xiàn)PETG會過于粘附在玻璃床上（來源：pagonda via Reddit）

使用PETG打印與使用PLA打印略有不同，主要是因為它的粘性極強(qiáng)。如果你沒有正確準(zhǔn)備打印平臺，打印件可能會牢牢地粘在表面上，從而撕掉PEI片材上的碎片，甚至與裸露的玻璃熔合在一起。

訣竅在于給它找個黏著點，而不是把它自己粘住。薄薄一層膠棒、Magigoo，甚至發(fā)膠都可以。與其把它當(dāng)成膠水，不如把它當(dāng)成一道保護(hù)膜——它能確保打印件在打印時不脫落，但打印后也能干凈利落地撕下來。

保持床面清潔同樣重要。溫水和少量洗潔精通常比異丙醇效果更好，因為異丙醇會把殘留物弄得四處亂七八糟，而不是去除它們。與PLA相比，你還需要稍微抬高噴嘴。PETG不喜歡被擠壓到床面；如果第一層太緊，粘合就會太牢固。

至于表面，帶紋理的PEI板材通常是最簡單、最安全的選擇。打印過程中部件抓握良好，打印床冷卻后也能順利脫模。光滑的PEI或玻璃也可以，但前提是先鋪一層脫模層——切勿直接在它們上面打印PETG，否則可能會造成永久性粘合。玻璃可以帶來光滑的底部效果，但如果您忘記使用膠棒，那就難以避免了。Garolite(FR-4)也能很好地粘合PETG，盡管有時粘合效果會略微過好。

2、干燥PETG

PETG長絲的干燥和妥善儲存非常重要（來源：PolyMaker）

PETG是那種很容易吸收空氣中水分的耗材，只要你給它機(jī)會。你可能不會立刻注意到，但一旦它吸收了足夠多的水分，打印件就會開始出現(xiàn)問題。你會聽到噴嘴處爆裂的聲音，看到擠出過程中的小氣泡，或者最終打印出來的層變得粘稠、脆弱，粘合不牢。即使是外觀看起來完好的線軸，也可能吸收了足夠多的水分，從而毀掉一張大尺寸的打印件。

因此，在使用前最好先將PETG干燥，尤其是當(dāng)線軸在潮濕的房間里放置了幾天之后。最簡單的方法是使用能夠?qū)囟确€(wěn)定在65至70°C左右的燈絲烘干機(jī)或食物脫水機(jī)。如果沒有，普通烤箱也可以，但需要非常小心地控制溫度，確保溫度不會過高。通常，幾個小時的干燥就足以使燈絲恢復(fù)良好狀態(tài)。

干燥后，下一步就是保持其干燥。將PETG存放在密封容器中，并加入干燥劑，是避免反復(fù)干燥線軸的最佳方法。有些人甚至?xí)苯佑酶稍锵浯蛴?，以保持打印效果的一致性。雖然有時可以直接使用未開封的全新線軸打印PETG，但將其視為一種喜歡保持干燥的材料，從長遠(yuǎn)來看，可以為您省去很多麻煩。

3、溫度、回縮和拉絲

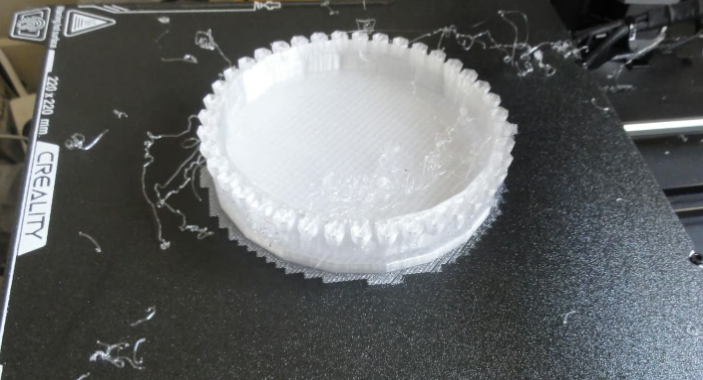

PETG容易拉絲（來源：SalientOmnivore via Reddit）

打印PETG的溫度和回縮設(shè)置密切相關(guān)。讓我們仔細(xì)看看它們：

4、噴嘴溫度和類型

噴嘴溫度對PETG部件的打印質(zhì)量至關(guān)重要。溫度過高會導(dǎo)致拉絲和滲料，而溫度過低會導(dǎo)致擠出機(jī)跳動。

正如我們之前提到的，打印溫度是一個范圍。從最低220°C的溫度開始，進(jìn)行一些測試打印。如果在打印過程中聽到敲擊聲，則表示擠出機(jī)出現(xiàn)跳動，應(yīng)將噴嘴溫度提高5°C。重復(fù)測試，直到擠出機(jī)不再跳動。

如上所述，高溫打印存在拉絲和滲料的風(fēng)險。由于PETG是一種非常堅固且富有彈性的材料，拉絲很難去除。如果在最低溫度下打印且沒有出現(xiàn)擠出機(jī)跳料現(xiàn)象，但仍然出現(xiàn)拉絲，請嘗試調(diào)整回抽設(shè)置。

使用PETG打印時，熱端的工作負(fù)荷比PLA更大。通常運(yùn)行溫度在230到260°C之間，因此穩(wěn)定的全金屬熱端是最安全的選擇。PTFE內(nèi)襯的裝置如果長時間加熱，性能可能會下降，而PETG真正受益于可靠的熔化區(qū)和良好的熱阻冷卻，可以防止堵塞。

黃銅噴嘴適用于普通PETG，但如果您使用碳纖維、發(fā)光材料或金屬混合材料，則需要使用硬化或涂層噴嘴來應(yīng)對額外的磨損。如果您計劃快速打印，稍大一些的噴嘴（例如0.6毫米）可以讓耗材自由流動，而不會使熱端過載，從而簡化打印流程。由于PETG材料可能略微粘稠，因此偶爾進(jìn)行冷拉有助于保持噴嘴清潔，避免積聚物影響擠出。

5、PETG的正確回縮

KenPrint3D通過Bambu Lab設(shè)計的堅固水果籃（來源：Bambu Lab）

此時不要使用高速（除非您的PETG耗材是專門為高速設(shè)計的）；高速打印可能適用于ABS和PLA，但不適用于大多數(shù)PETG。對于Bowden和直接驅(qū)動擠出機(jī)，請將回縮速度設(shè)置為25毫米/秒左右。對于Bowden擠出機(jī)，回縮距離應(yīng)設(shè)置為6或7毫米左右；對于直接驅(qū)動擠出機(jī)，回縮距離應(yīng)設(shè)置為3或4毫米左右。對于PETG，回縮速度比距離更重要。如果仍然出現(xiàn)滲料和拉絲現(xiàn)象，請嘗試降低回縮速度。

如果反復(fù)調(diào)整設(shè)置后仍然遇到回縮問題，您還可以檢查耗材張力以及擠出機(jī)齒輪是否擰緊到位。這樣應(yīng)該就不會太容易拉出耗材了。

另一個有助于減少滲液的參數(shù)是移動速度。PETG容易從噴嘴尖端滴落，尤其是在噴嘴溫度較高的情況下。為了解決這個問題，請嘗試盡可能提高移動速度。

6、外殼、風(fēng)扇轉(zhuǎn)速和冷卻

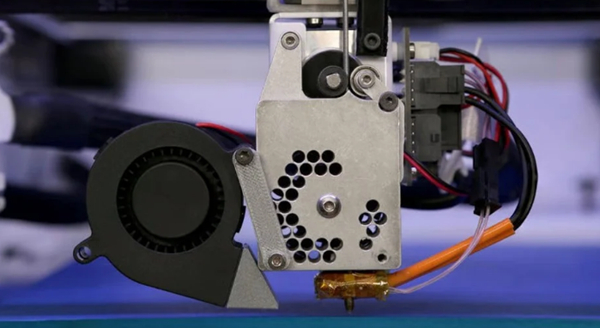

部分冷卻風(fēng)扇可保持物體冷卻（來源：Adafruit via Pinshape）

PETG不像ABS或尼龍那樣需要封閉式外殼。它的一大優(yōu)勢是不易翹曲和開裂，因此您可以在開放式打印機(jī)上獲得實體打印件，而不必?fù)?dān)心氣流會損壞打印層。事實上，全封閉式打印機(jī)有時會使PETG打印變得更加棘手，因為額外的熱量積聚可能會軟化耗材路徑，或者如果打印室溫度過高，則會導(dǎo)致拉絲。

話雖如此，封閉式設(shè)計并非完全無用。如果您在寒冷或通風(fēng)良好的環(huán)境中打印，保持打印機(jī)周圍空氣穩(wěn)定有助于提高表面光潔度和層間附著力。它還能防止灰塵進(jìn)入打印件并降低噪音，這一點有些人很喜歡。但嚴(yán)格來說，PETG打印即使沒有封閉式設(shè)計也一樣好，對于大多數(shù)愛好者來說，讓打印機(jī)敞開其實是更安全、更省心的選擇。

大多數(shù)PETG在沒有風(fēng)扇的情況下也能打印得很好。與其他需要風(fēng)扇打印的材料不同，PETG實際上在沒有風(fēng)扇的情況下打印效果更好，但同樣……這取決于您的PETG的類型和品牌。如果您發(fā)現(xiàn)打印件出現(xiàn)裂紋和分層，請關(guān)閉風(fēng)扇，因為沒有風(fēng)扇打印會增加層間粘合力。

話雖如此，層壓時間較短的模型可能需要一些冷卻。嘗試將風(fēng)扇設(shè)置為20%到50%之間，以幫助各層冷卻。如果您希望打印件具有更多細(xì)節(jié)，或者需要打印橋梁，風(fēng)扇也很有用。

7、支撐PETG

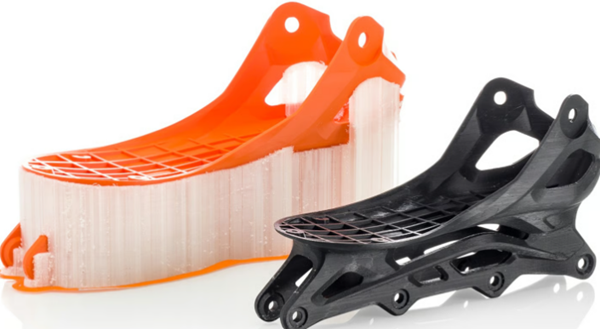

水溶性PVA支撐使事情變得簡單（來源：UltiMaker）

使用PETG打印時，是否使用支撐取決于權(quán)衡利弊。PETG堅固耐用，但容易自熔，這意味著支撐有時會粘得比你預(yù)想的更緊。如果你的模型確實需要支撐——比如，用于打印陡峭的懸垂部分或打印機(jī)無法輕松處理的橋接部分——最好添加支撐，以免打印失敗。話雖如此，如果設(shè)計允許你重新調(diào)整部件方向或?qū)⑵洳鸱殖啥鄠€部分，通常也值得這樣做，這樣可以完全避免使用支撐。PETG并非總能干凈利落地剝離，移除支撐可能會在表面留下痕跡。

如果您確實需要使用它們，請盡量使其易于移除。稍微增加支撐的Z軸距離，會使支撐與實際模型之間產(chǎn)生微小的間隙，從而降低它們牢固融合的可能性。您還可以嘗試不同的支撐圖案；網(wǎng)格或鋸齒狀的支撐比密度更高的結(jié)構(gòu)更容易斷裂。降低支撐密度也有幫助，因為PETG本身就足夠堅固，通常不需要強(qiáng)力加固的腳手架。

如果您足夠幸運(yùn)擁有一臺雙擠出機(jī)3D打印機(jī)，那么最好的選擇是使用可溶性長絲，例如PVA或HIPS。

打印完成后，最好等部件冷卻后再移除支撐，因為PETG在溫?zé)釙r仍略有柔韌性，這可能會導(dǎo)致支撐連接處撕裂或變形。使用鉗子或平口鉗比直接用手掰斷支撐更容易控制。如果仍有少量支撐殘留，可以用鋒利的刀輕輕打磨或修剪，以清潔表面。支撐與模型接觸處略微粗糙是正常現(xiàn)象，但仔細(xì)的切片設(shè)置和耐心的移除可以將損壞降至最低。

8、速度和高速PETG

如果您實際使用高速PETG進(jìn)行打?。ɡ鏑reality的示例），而選擇PETG的打印設(shè)置，則無法獲得理想的效果。請根據(jù)高速PETG版本調(diào)整溫度和冷卻設(shè)置（來源：Creality）

正如我們提到的，PETG對打印速度非常敏感。打印速度太快，會導(dǎo)致層間粘合不良、擠出機(jī)跳動以及打印質(zhì)量下降；打印速度太慢，會導(dǎo)致部件變形、出現(xiàn)拉絲和滲液。

您必須根據(jù)所使用的打印機(jī)和耗材找到最佳速度。最好從較低的打印速度開始。我們建議從15毫米/秒開始，然后逐漸提高速度。打印移動速度應(yīng)盡可能快，至少120毫米/秒，以避免滲墨。

什么是高速PETG

包括Bambu Lab、Flashforge、eSun等在內(nèi)的制造商推出了種類繁多的高速PETG耗材?！案咚貾ETG”（有時也稱為PETG HS、PETG HF、PETG High Flow等）是指針對更快打印速度而優(yōu)化的PETG配方。這意味著對PETG配方進(jìn)行了改進(jìn)（包括聚合物混合物、添加劑，甚至可能縮小公差），以使耗材即使在更高的打印速度或體積流速下也能正常熔化、流動、冷卻和粘合。目標(biāo)是在更短的時間內(nèi)打印更多部件，且不會大幅降低強(qiáng)度、表面質(zhì)量或可靠性。

使用高速PETG效果很好，但也有一些注意事項：

使用高速PETG打印可以獲得出色的效果，但也有一些重要的注意事項需要牢記。即使使用優(yōu)化的耗材，您的打印機(jī)也必須能夠跟上。熱端需要快速、持續(xù)地熔化并推動材料，這意味著它需要強(qiáng)大的加熱能力和順暢的流道。擠出機(jī)還必須能夠高速送入耗材，而不會出現(xiàn)打滑或磨損。除此之外，您的冷卻系統(tǒng)（無論是部件風(fēng)扇還是腔室冷卻）必須能夠足夠快地固化各層，以防止下垂或懸垂變形。

另一個需要考慮的因素是打印質(zhì)量。在極高的速度下，表面光潔度可能不如低速打印那么清晰。精細(xì)細(xì)節(jié)、小部件和外壁特別容易出現(xiàn)條紋、振鈴或輕微模糊?；乜s設(shè)置也會變得更加敏感。更容易出現(xiàn)拉絲和滲出，低速下工作的輪廓通常需要重新調(diào)整。可能需要調(diào)整回縮長度和速度，或調(diào)整滑行和擦拭等功能，以保持打印件清潔。

如果噴嘴太小或耗材熔化速度不夠快，快速打印所需的較高體積流量也會增加擠出不足的風(fēng)險。這種額外的應(yīng)力會加速噴嘴磨損，尤其是在使用較軟的金屬時。為了確保長期可靠性，硬化或涂層噴嘴通常是更好的選擇。隨之而來的是熱蠕變的挑戰(zhàn)。熱端必須保持穩(wěn)定，保持冷端冷卻，熔化區(qū)保持高溫，這樣耗材在通過過程中才不會過早軟化。

最后，冷卻和翹曲始終保持平衡。各層必須足夠快地固化以保持形狀，同時又要足夠均勻地固化以保持良好的附著力并防止翹曲。精心管理氣流和溫度是獲得兼具強(qiáng)度和尺寸精確性的高速PETG打印件的關(guān)鍵。

編譯整理：ALL3DP
