直接墨水書寫（DIW）是一種基于擠出的增材制造技術，其原理是將墨水通過精細噴嘴擠出，沿著預先設定的路徑逐層構建三維結構。該技術的關鍵特性之一是能夠在介觀和微觀尺度上打印可定制的墨水（但該工藝不適用于大規模項目）。這項技術最初由桑迪亞國家實驗室的喬·塞薩拉諾和保羅·卡爾弗特于1997年獲得專利，他們最初將其開發為一種用于打印復雜陶瓷結構的技術。此后，DIW技術已被廣泛應用于陶瓷以外的各種研究和制造領域。它主要用于研究實驗室的小規模制造和原型制作，但這項技術也具有制造高效工業級零件的潛力。本文將深入探討DIW的工藝、材料和應用，重點介紹其優勢和局限性。

直接墨寫技術是如何運作的？

通常，直接墨水書寫(DIW)的基本原理與其他3D打印工藝相同。用戶需要使用計算機輔助設計(CAD)軟件創建3D模型，以及切片軟件生成的運動路徑文件。DIW幾乎可以處理任何材料，前提是墨水具有正確的流變性能——即在剪切和壓縮下具有合適的屈服強度，以及合適的粘彈性。因此，DIW能夠使用各種墨水打印出具有高分辨率圖案、結構靈活性和定制材料特性的復雜3D結構。這使其區別于其他增材制造技術，例如FDM和SLA，后者受限于材料類別。此外，DIW的多功能性還體現在其能夠使用多個噴嘴來創建多材料結構。

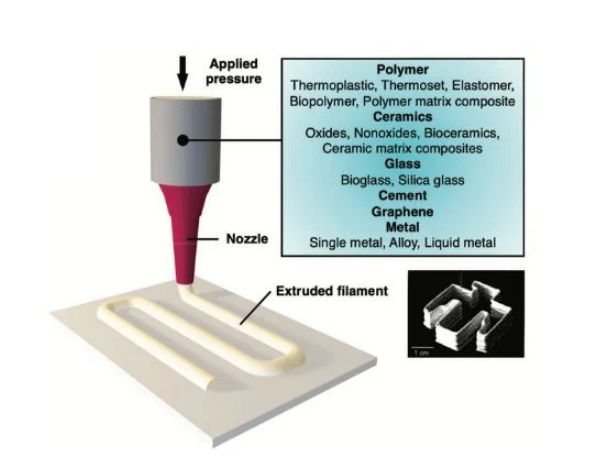

直接墨水書寫工藝概述（圖片來源：桑迪亞國家實驗室）

在直接噴墨打印(DIW)中，施加的壓力迫使液態墨水通過噴嘴，而這種壓力會改變墨水的粘度。這是DIW的一個關鍵區別：它不使用加熱，而是在室溫下打印墨水，這意味著墨水的流變特性至關重要。墨水從噴嘴流出后，在最終沉積之前并非完全靜止。相反，墨水會根據擠出速率和打印頭移動速度的比值發生彎曲和拉伸。沉積完成后，墨水會自然固化，或者通過蒸發、相變、熱處理或凝膠化等外部過程固化。

研究人員已嘗試將多種材料用于直接墨水書寫（DIW），包括聚合物、陶瓷、水泥、石墨烯、玻璃、蠟、水凝膠、合金、純金屬，甚至食品。然而，這些材料必須轉化為具有剪切稀化特性的粘彈性凝膠型墨水。DIW墨水的典型粘度在約0.1 s?1的剪切速率下介于102至10?毫帕之間。這意味著在剪切應力作用下，粘度會降低，從而使墨水能夠通過DIW進行打印。之后，根據材料和應用的不同，還需要進行各種后處理步驟。

直接墨水書寫法的優點和局限性

如前所述，該工藝的特點在于能夠處理多種材料，前提是能夠獲得合適的流變性能。然而，這一特性也意味著任何新材料都必須經過精心配制，以滿足嚴格的流變要求，這可能會延緩新系統的應用推廣。

此外，由于該技術可在室溫下進行擠出，因此便于加工熱敏性化合物。它也克服了其他依賴高溫的擠出方法的局限性。然而，打印速度仍然相對較慢，且在較高速度下層間結合質量可能會受到影響。因此，如何在效率和結構性能之間找到平衡點是一項挑戰。

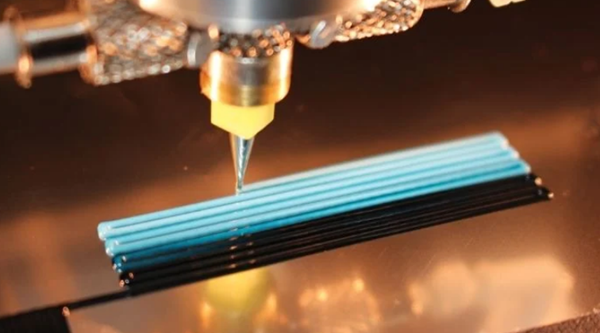

圖片來源：林肯實驗室

DIW技術在機器配置方面提供了相當大的自由度，因?yàn)樗梢允褂脙r(jià)格適中的組件進行修改，并且可以輕松適應不同的應用。這種硬件靈活性非常出色，但該技術目前主要局限于小規模制造和研究環境，因?yàn)槠渖a(chǎn)速度和分辨率無法滿足大批量工業生產所需的標準。

該工藝的另一個有趣之處在于它能夠生成復雜的幾何形狀，從自支撐結構到無需模具或額外支撐的自由曲面形狀，均可實現。然而，當嘗試垂直擴展或制造長懸臂梁時，部件自身的重量可能會導致變形或失效，尤其是在大型結構中。

主要應用

鑒于可用于直接墨水書寫（DIW）的材料種類繁多，該技術具有廣泛的應用前景。其中最常見的應用包括儲能、光學和光子器件以及生物醫學和組織工程。

在儲能領域，直接墨水寫入（DIW）技術已被用于制造電化學儲能（EES）器件，例如鋰離子電池和超級電容器。該技術能夠構建微/納米級結構，使電子和離子在多孔結構中更高效地移動，從而提供卓越的電化學性能。它可用于制造具有高導電性和高比表面積的器件，這對于電子元件和器件而言尤為有利。

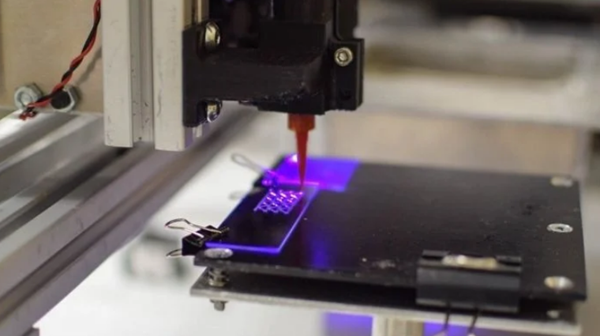

DIW工藝主要用于小規模制造和原型制作的研究。（圖片來源：弗吉尼亞理工大學）

在醫學領域，研究人員已經開發出可生物降解的支架、可拉伸、具有形狀記憶和自修復功能的彈性體、軟體機器人、可穿戴設備等等。直接墨水書寫（DIW）最有前景的應用之一是利用水凝膠模擬生物組織。許多水凝膠具有生物相容性，使其適用于與活細胞和組織相互作用。水凝膠還可以包含生物活性分子、生長因子、藥物，甚至活細胞，從而實現靶向藥物遞送或組織再生。得益于DIW所保證的高精度，這項技術還可以用于構建芯片器官和微流控系統。通過復制組織微環境，這些結構可以促進對藥物反應和疾病進展進行可控且可重復的研究。

除了醫療和電氣應用之外，DIW還被應用于各個領域，從軟體機器人到食品和結構工程。
